Produktonan

Bolt di Winged

Norma: ANSI/ASME B 18.17
Tipo di Hilo: Hilo di UNC
Mercaderia: Bolt Ala
Tambe Nomber: Bolts di Ala di Barbulet
Material: Staal di karbon
Diameter: 4# Heavy, 6# Light, 6# Heavy, 8# Light, 8# Heavy, 10# Light, 10# Heavy, 12# Light, 12# Heavy, 1/4 Light, 1/4 Regular, 1/4 Heavy, 5/16 Light, 5/16 Regular, 5/16 Heavy, 3/8 Lus, 3/8 Regular, 3/8 Pisá, 7/16 Lus, 7/16 Pisá, 1/2 Lus, 1/2 Pisá, 5/8 Pisá
Terminá: Plain, Òksido Pretu, Platá di Zink, Kayente Galvanisá, Oksidashon, Oksidashon, Dakromet, Fosfato, Elektroplate di Kadmio, Platesá di Nikel
Formulario di Ala: Borda
Norma Alternativo: ANSI/ASME B 18,17,JIS B 1184
MOQ: 1000kgs
Tempu di Lead: 30 pa 60 dia

Manda Enkuesta

Introdukshon di produkto

AYA Fasteners (Hebei) Co., Ltd. ta un di e fabricantenan y proveedornan mas experiencia di bolt cu ala na China. Por fabor sinti bo liber pa cumpra bolt di calidad halto traha na China aki for di nos fabrica. Pa konsulta di preis, tuma kontakto ku nos.

Winged Bolt-AYA

Como un proveedor global di solucionnan di fasten personalisa, e proceso di servicio di AYA tambe ta mes cerca di clientenan cu e productonan di AYA. For di deskribí mester sigui{{1} nan servisio, AYA lo no hasi esfuerso pa yuda klientenan solushoná kualke problema ku ta surgi, pa eliminá e preokupashon di klientenan.

PRODUKTO DESKRIPSHON

Nomber di Produkto	Bolt di Winged
Tambe Nomber	Bolts di Ala di Barbulet
Material	Staal di karbon
Standart	ANSI/ASME B 18.17
Diameter	4# Pisá, 6# Lus, 6# Pisá, 8# Lus, 8# Pisá, 10# Lus, 10# Pisá, 12# Lus Pisá, 1/4 Lus, 3/8 Lus, 3/8 Regular, 3/8 Pisá, 7/16 Lus, 7/16 Pisá, 1/2 Lus, 1/2 Pisá, 5/8 Pisá
Kaba	Plain, Oxido Pretu, Platá di Zinc, kayente Galvanisá, Oxidashon, Dacromet, Fosfato, Elektroplate di Kadmio, Platesá di Nikel.
Tipo di Hilo	Thread di UNC
Forma di ala	Bora
Norma Alternativo	ANSI/ASME B 18,17,JIS B 1184

DEMENSIONNAN TABEL

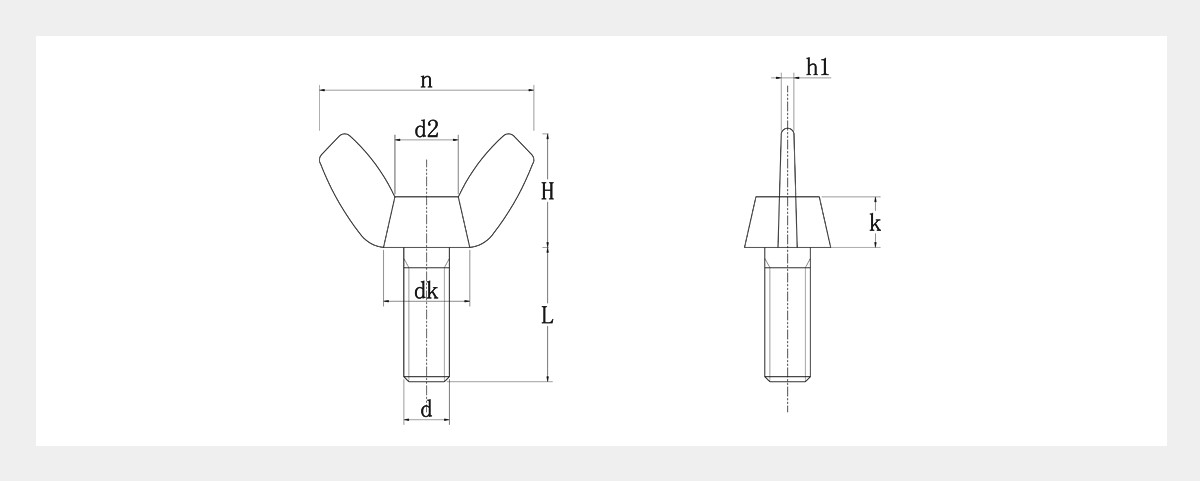

Winged Bolt-2D

Tamaño di hilo d		4#	6#	6#	8#	8#	10#	10#	12#	12#	1/4	1/4	1/4
Tamaño di hilo d		Pisá	Lus	Pisá	Lus	Pisá	Lus	Pisá	Lus	Pisá	Lus	Regular	Pisá
d		0.1120	0.1380	0.1380	0.1640	0.1640	0.1900	0.1900	0.2160	0.2160	0.2500	0.2500	0.2500
PP		40	32	32	32	32	24 & 32	24 & 32	24	24	20	20	20
s	max	0.72	0.72	0.91	0.91	1.10	0.91	1.10	1.10	1.25	1.10	1.25	1.44
s	min	0.59	0.59	0.78	0.78	0.97	0.78	0.97	0.97	1.12	0.97	1.12	1.31
H	max	0.41	0.41	0.47	0.47	0.57	0.47	0.57	0.57	0.66	0.57	0.66	0.79
H	min	0.28	0.28	0.34	0.34	0.43	0.34	0.43	0.43	0.53	0.43	0.53	0.65
h	max	0.11	0.11	0.14	0.14	0.18	0.14	0.18	0.18	0.21	0.18	0.21	0.24
h	min	0.07	0.07	0.10	0.10	0.14	0.10	0.14	0.14	0.17	0.14	0.17	0.20
d_k	max	0.33	0.33	0.43	0.43	0.50	0.43	0.50	0.50	0.58	0.50	0.58	0.70
d_k	min	0.29	0.29	0.39	0.39	0.45	0.39	0.45	0.45	0.51	0.45	0.51	0.64
k	max	0.14	0.14	0.18	0.18	0.22	0.18	0.22	0.22	0.25	0.22	0.25	0.30
k	min	0.10	0.10	0.14	0.14	0.17	0.14	0.17	0.17	0.20	0.17	0.20	0.26
L	max	0.75	0.75	0.75	0.75	0.75	1.00	1.00	1.00	1.00	1.50	1.50	1.50
L	min	0.25	0.25	0.25	0.38	0.38	0.38	0.38	0.38	0.38	0.50	0.50	0.50

Tamaño di hilo d		5/16	5/16	5/16	3/8	3/8	3/8	7/16	7/16	1/2	1/2	5/8
Tamaño di hilo d		Lus	Regular	Pisá	Lus	Regular	Pisá	Lus	Pisá	Lus	Pisá	Pisá
d		0.3125	0.3125	0.3125	0.3750	0.3750	0.3750	0.4375	0.4375	0.5000	0.5000	0.6250
PP		18	18	18	16	16	16	14	14	13	13	11
s	max	1.25	1.44	1.94	1.44	1.94	2.76	1.94	2.76	1.94	2.76	2.76
s	min	1.12	1.31	1.81	1.31	1.81	2.62	1.81	2.62	1.81	2.62	2.62
H	max	0.66	0.79	1.00	0.79	1.00	1.44	1.00	1.44	1.00	1.44	1.44
H	min	0.53	0.65	0.87	0.65	0.87	1.31	0.87	1.31	0.87	1.31	1.31
h	max	0.21	0.24	0.33	0.24	0.33	0.40	0.33	0.40	0.33	0.40	0.40
h	min	0.17	0.20	0.26	0.20	0.26	0.34	0.26	0.34	0.26	0.34	0.34
d_k	max	0.58	0.70	0.93	0.70	0.93	1.19	0.93	1.19	0.93	1.19	1.19
d_k	min	0.51	0.64	0.86	0.64	0.86	1.13	0.86	1.13	0.86	1.13	1.13
k	max	0.25	0.30	0.39	0.30	0.39	0.55	0.39	0.55	0.39	0.55	0.55
k	min	0.20	0.26	0.35	0.26	0.35	0.51	0.35	0.51	0.35	0.51	0.51
L	max	1.50	1.50	1.50	2.00	2.00	2.00	4.00	4.00	4.00	4.00	4.00
L	min	0.50	0.50	0.50	0.75	0.75	0.75	1.00	1.00	1.00	1.00	1.25

DETALNAN DI PRODUKTO

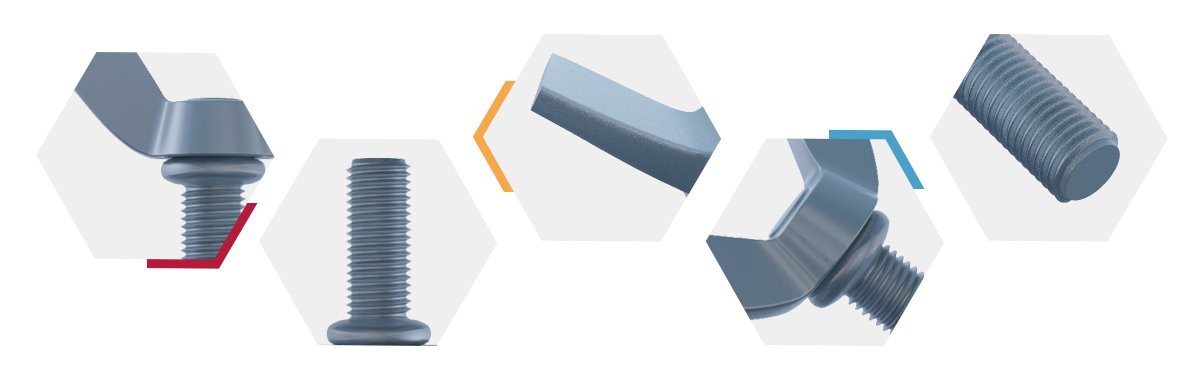

Winged Bolt-detail

PRODUKTO DI AVANTAHE

Winged Bolt-advantages

PROPIONAN DI AVANTAHE DI .Bolt di Winged

1. E por wordo aplica of kita simplemente na man sin mester di instalacion di chauffeurnan.

2. torque enorme semper no ta necesario pa e strechmento cu e schroef aki.

3. E ta traha di materialnan di primavera haltu di nivel ku ta trese un bida largu di servisio i mantenshon abou- mantenshon di kosto den futuro.

4. No ta rekeri ningun tratamento mas calor cu su situacion di superficie actual.

5. AYA tin un sistema digital inteligente pa e trazabilidat di e produktonan pa sigurá e produktonan final di kalidat haltu.

6. AYA ta fabrica bolts cu ala estrictamente pa loke ta trata ISO9001 of cualkier otro norma internacional cu e clientenan ta exigi pa sigura e calidad di e producto final.

INSPEKSHON DI KALIDAD

Quality Check-AYA Fasteners
